Проектирование промышленного объекта — это сложный, многовекторный и высокоинтеллектуальный процесс, в котором архитектура, дизайн и объемно-планировочные решения строго подчинены производственной технологии. В отличие от гражданского или коммерческого строительства, где во главу угла часто ставятся эстетика и комфорт пользователей, промышленный инжиниринг опирается на прагматику, безопасность, логистику и эффективность технологических процессов.
Цена ошибки на этапе предпроектной подготовки здесь несопоставимо выше. Упустить из виду даже один узловой фактор — будь то недооценка динамических нагрузок от прессового оборудования, неверный расчет санитарно-защитной зоны или ошибка в радиусах разворота большегрузного транспорта — значит заложить "бомбу замедленного действия". Эта ошибка непременно проявит себя на стадии прохождения государственной экспертизы, в процессе строительно-монтажных работ или, что еще хуже и дороже, во время эксплуатации завода, когда потребуется остановка непрерывного производственного цикла.
Грамотная проектная организация, выполняющая функции генерального проектировщика, должна учитывать сотни
нормативных актов (СНиП, ГОСТ, СП, СанПиН), специфику отрасли, требования пожарной и экологической безопасности.
Наш опыт показывает, что успешная реализация масштабных объектов — от пищевых кластеров до сложных экологических
парков — базируется на строгом соблюдении этапности. В этой обширной статье мы детально разберем каждый аспект
этого сложного пути на примерах реальных кейсов.
С чего начинается грамотное проектирование: Предпроектный аудит и сбор исходно-разрешительной документации (ИРД)
Многие заказчики полагают, что проектирование начинается с чертежей. На самом деле, оно начинается с глубокого
анализа и сбора исходных данных. До того как инженеры приступят к расчетам, необходимо сформировать надежную базу.
На этом этапе осуществляется:
- Градостроительный аудит земельного участка. Анализируются правила землепользования и застройки (ПЗЗ),
генеральный план территории, наличие ограничений и обременений.
- Получение градостроительного плана земельного участка (ГПЗУ). Этот документ диктует пятно застройки,
максимальную этажность, плотность и отступы от границ участка.
- Получение технических условий (ТУ) на подключение к сетям инженерно-технического обеспечения: электроснабжение,
водоснабжение, водоотведение, газоснабжение. Это критический этап, так как промышленное предприятие требует
огромных лимитов ресурсов.
- Разработка и утверждение Технического задания (ТЗ) на проектирование. Это основной документ, в котором заказчик
прописывает все свои требования к будущему объекту.
Фундамент проекта: Комплексные инженерные изыскания
Исходной точкой для любого объекта служат комплексные инженерные изыскания. Без них любая концепция размещения
здания на участке остается умозрительной фантазией, оторванной от реальности. Изыскания делятся на несколько
ключевых видов, каждый из которых жизненно необходим.
Инженерно-геодезические изыскания
Геодезия фиксирует рельеф с миллиметровой точностью. Создается топографический план участка, который выявляет
существующие подземные и наземные коммуникации, перепады высот, устанавливает точные границы охранных зон. На основе
этих данных генпланист будет разрабатывать схему вертикальной планировки, рассчитывать объемы земляных масс (баланс
грунта) для минимизации затрат на вывоз или завоз земли.
Инженерно-геологические изыскания
Геология дает критически важные данные о строении грунтового массива, физико-механических свойствах грунтов,
несущей способности, уровне и химическом составе грунтовых вод.
Промышленные здания, как правило, отличаются значительными пролетами, тяжелыми нагрузками на основание (станки,
краны, материалы). Выбор типа фундамента — ленточный, столбчатый, свайный, сплошная монолитная плита — напрямую
зависит от отчета геологов. Ошибка на этом этапе не поддается дешевому исправлению. Если грунты просадочные,
потребуется их укрепление или использование длинных буронабивных свай, что значительно влияет на смету.
Инженерно-гидрометеорологические изыскания
Эти исследования позволяют оценить климатические особенности региона: ветровые и снеговые нагрузки, паводковые риски,
максимальные и минимальные температуры, глубину промерзания грунта. Для промышленных объектов большой площади
правильный расчет снеговой нагрузки на кровлю — вопрос сохранения целостности здания в зимний период.
Инженерно-экологические изыскания
Оценивается радиационный фон, загрязненность почв тяжелыми металлами, состояние атмосферного воздуха. Результаты этих
изысканий необходимы для разработки раздела "Перечень мероприятий по охране окружающей среды" (ПМООС) и прохождения
экологической экспертизы.
Процесс разработки документации для промышленного объекта строго регламентирован Постановлением Правительства РФ
№87 и делится на несколько последовательных этапов.
Технологическое задание и процесс как ядро инжиниринга
В промышленной сфере архитектура вторична по отношению к станкам, конвейерам и производственным линиям. Прежде чем формировать объемно-планировочное решение, технологи и инженеры тщательно анализируют технологическое задание заказчика.
Технологическое проектирование включает в себя:
- Определение состава оборудования и его массогабаритных характеристик.
- Разработку технологической схемы производства (маршруты перемещения сырья, полуфабрикатов и готовой продукции).
- Расчет потребности в энергоресурсах (вода, пар, холод, электричество, сжатый воздух) для каждой единицы оборудования.
- Планирование рабочих мест и штатного расписания (для расчета бытовых помещений).
Именно технология диктует параметры здания. Например, при проектировании Завода по производству майонеза и соусов «ПК Печагин» в Ступино, ключевыми факторами стали строгие санитарно-эпидемиологические требования к пищевым производствам. Необходимость разделения потоков сырого сырья и готовой продукции, требования к химической стойкости и антибактериальным свойствам напольных покрытий (выдерживающих воздействие кислот и щелочей при частой мойке), а также создание чистых зон с подпором воздуха — все это определило архитектурные и инженерные решения задолго до чертежа фасада.
Другой пример — предприятия с тяжелыми динамическими нагрузками. Если в цеху стоят мощные кузнечно-прессовые установки или промышленные вибраторы, фундаменты под них проектируются изолированно от основного каркаса здания, с расчетом на динамические воздействия и использованием виброизолирующих демпферов. Пренебречь этим — значит получить прогрессирующее разрушение несущих колонн через несколько лет работы.
Архитектурные и объемно-планировочные решения
Архитектура промышленных объектов стремится к лаконичности, функциональности и минимизации эксплуатационных расходов.
Основной принцип объемно-планировочных решений — зонирование. Выделяются производственные, складские, административно-бытовые и технические зоны.

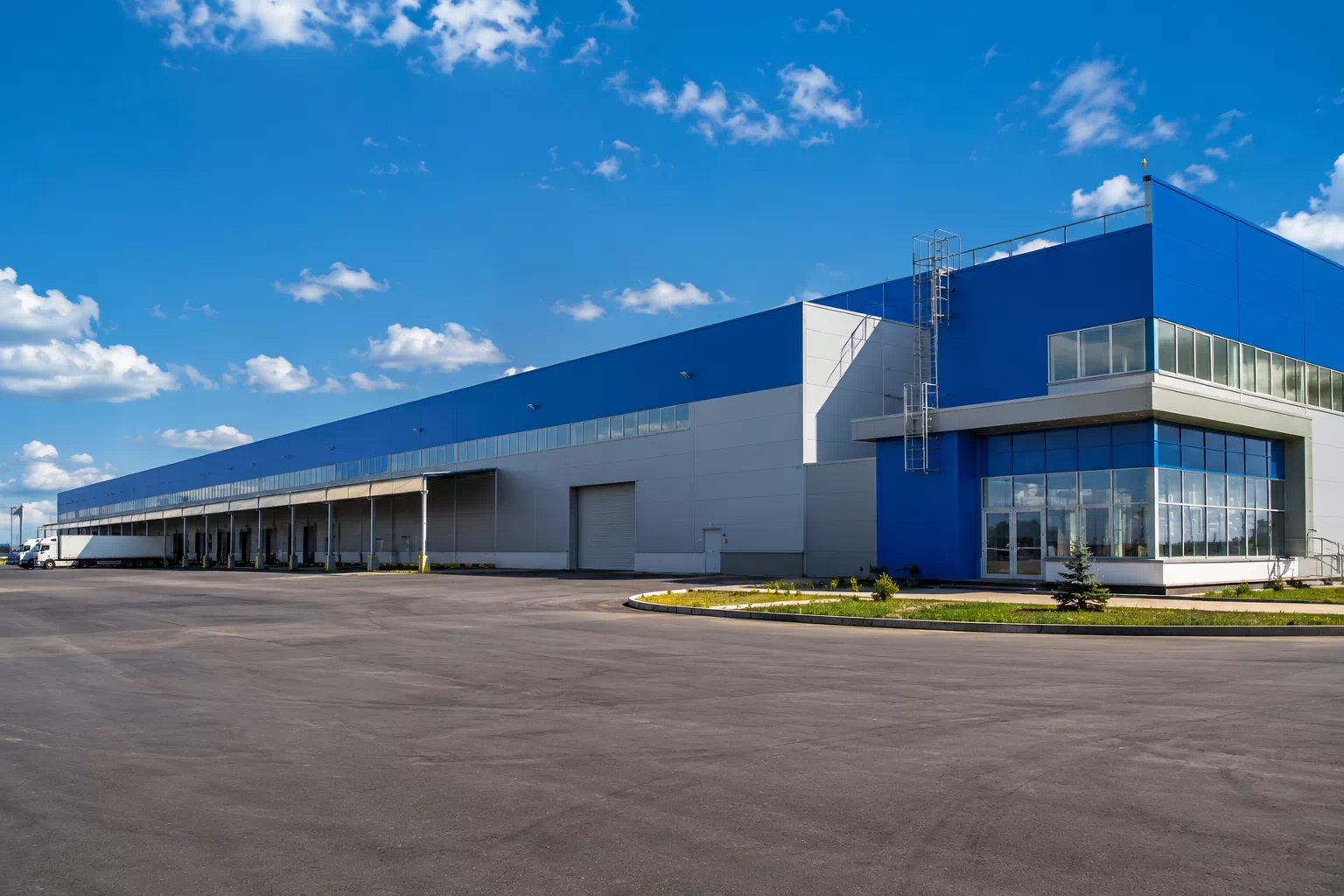

Для складских зон, таких как Производственно-складской комплекс пластиковой тары в г. Жуков
Отдельный вызов — проектирование административно-бытовых комплексов (АБК). Санитарно-бытовые помещения для рабочих нормируются по СП 44.13330.2011. В зависимости от санитарной характеристики производственных процессов рассчитываются площади гардеробных (с разделением на чистую и грязную одежду), количество душевых сеток, умывальников, площадь столовых и комнат отдыха.
Однако проектная организация не ограничивается только суровым «индастриалом». Умение работать с ландшафтом и эстетикой прекрасно демонстрирует Гостинично-туристический комплекс в Тульской области (д. Ясная Поляна) площадью более 8 200 м². Здесь на первый план вышли архитектурная выразительность, интеграция в историко-природный контекст, использование экологичных материалов и создание сложной внутренней инфраструктуры для комфорта премиум-уровня.
Конструктивные решения: Обеспечение надежности и долговечности
Промышленные здания традиционно возводятся по каркасной схеме. Выбор между стальным (ЛМК — легкие металлические конструкции) и железобетонным каркасом определяется комплексом факторов:
- Стальной каркас обеспечивает высокую скорость всесезонного монтажа, возможность перекрытия огромных пролетов (свыше 30-40 метров без промежуточных колонн) и относительную легкость конструкции. Однако сталь требует дорогостоящей антикоррозионной и огнезащитной обработки, так как при пожаре металл быстро теряет несущую способность.
- Железобетонный каркас (сборный или монолитный) обладает высокой собственной огнестойкостью, долговечностью и отличной устойчивостью к агрессивным химическим средам. Но он тяжелее, требует массивных фундаментов и ограничивает возможности будущей перепланировки.
В конструктивном разделе тщательно прорабатываются:
- Узлы крепления подкрановых балок для мостовых и кран-балок (с учетом режимов работы кранов по ГОСТ).
- Система вертикальных и горизонтальных связей, обеспечивающих пространственную жесткость здания от ветровых и динамических нагрузок.

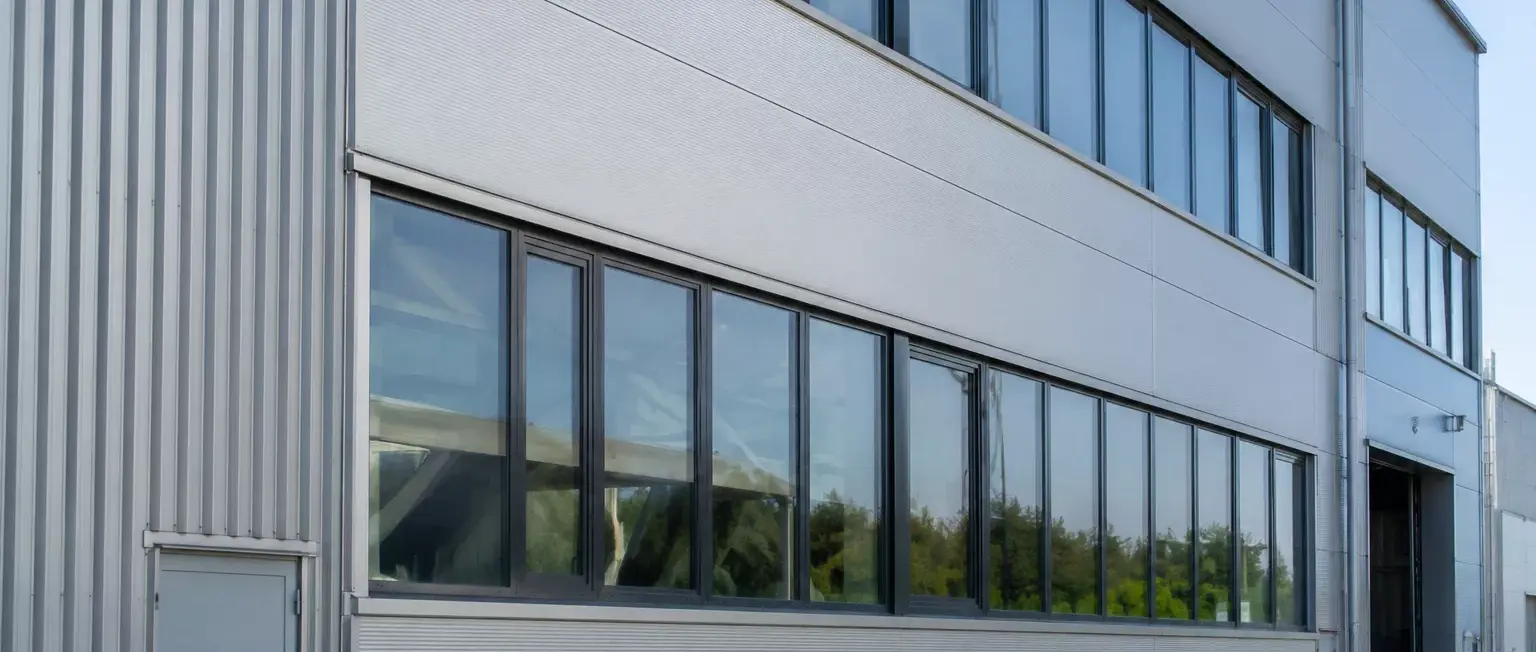

- Решения по ограждающим конструкциям (чаще всего используются сэндвич-панели с утеплителем из минеральной ваты или PIR, обеспечивающие высокую теплоизоляцию).
- Конструкции промышленных полов с упрочненным верхним слоем (топпингом), способных выдерживать нагрузки от погрузчиков, штабелеров и стеллажей.
Инженерные системы и сети: Жизнеобеспечение промышленного комплекса
Инженерное обеспечение завода — самая сложная, ресурсоемкая и дорогая часть проекта, требующая глубокой интеграции с технологией.
Вентиляция и кондиционирование (ОВК)
Проектируются строго с учетом категории производства и выделяемых вредных веществ (пыли, газов, аэрозолей, избыточного тепла). Обязательно применение местных вытяжных отсосов непосредственно от рабочих зон (станков, сварочных постов). На современных предприятиях внедряются системы рекуперации тепла — использование теплого вытяжного воздуха для подогрева приточного, что дает огромную экономию на отоплении.
Электроснабжение и освещение
Промышленные потребители требуют высокой надежности (первая или вторая категория по ПУЭ), что означает прокладку двух независимых кабельных линий от разных подстанций и установку дизель-генераторных установок (ДГУ) или источников бесперебойного питания (ИБП) для непрерывных процессов. Промышленное освещение должно обеспечивать нормируемую освещенность на рабочих местах, быть энергоэффективным (LED) и, при необходимости, взрывозащищенным.
Водоснабжение и водоотведение
Технологическая вода часто требует специальной подготовки (умягчение, обезжелезивание, обратный осмос). Особое внимание уделяется очистным сооружениям. На производственных территориях поверхностный (ливневый) сток нередко загрязнен нефтепродуктами, взвесями и маслами. Перед сбросом в городскую сеть или водоем он обязан пройти через локальные очистные сооружения (ЛОС) с маслобензоотделителями и сорбционными блоками.
Отраслевая специфика: Экологические объекты и переработка ТКО
В последние годы колоссальное значение приобрела экологическая безопасность и управление отходами. Проектирование таких объектов требует высочайшей квалификации в области природоохранного законодательства и технологий рециклинга.
Примерами сложнейшего экологического инжиниринга служат наши проекты в Тульской области:
На объектах обращения с твердыми коммунальными отходами (ТКО) проектируются:
- Мусоросортировочные комплексы с автоматическими оптическими, магнитными и баллистическими сепараторами для извлечения полезных фракций (пластик, металл, картон).
- Участки компостирования (аэробного сбраживания) органических отходов с системами биофильтрации воздуха для устранения неприятных запахов.
- Карты размещения "хвостов" (неперерабатываемых остатков) с устройством мощного противофильтрационного экрана (геомембраны), предотвращающего попадание фильтрата в грунтовые воды.
- Системы сбора и очистки высокотоксичного фильтрата методами обратного осмоса.
Проекты объектов ТКО в обязательном порядке проходят не только Главгосэкспертизу, но и Государственную Экологическую Экспертизу (ГЭЭ) Росприроднадзора.
Пожарная и промышленная безопасность
Пожарная безопасность — краеугольный камень промышленного проектирования. Здания классифицируются по взрывопожарной опасности (категории А, Б, В1-В4, Г, Д).
Для опасных категорий (А и Б - взрывоопасные) предусматриваются легкосбрасываемые конструкции (ЛСК). Это специальные окна или стеновые панели, которые при взрыве разрушаются первыми, выпуская ударную волну наружу и сохраняя несущий каркас здания.
Обязательно проектируются системы автоматического пожаротушения (водяное, пенное, газовое или порошковое — в зависимости от тушимого материала), системы дымоудаления (зенитные фонари или крышные вентиляторы), пожарная сигнализация и системы оповещения.
Типичные ошибки, которые обнаруживаются на стадии экспертизы или строительства
Экономия на профессиональном проектировщике всегда обходится инвестору дороже. Вот список самых частых и болезненных ошибок:
- Недостаточная глубина проработки технологического задания. Итог: здание построено, а заказанная за рубежом производственная линия не помещается по высоте или шагу колонн.
- Игнорирование охранных зон коммуникаций. Размещение корпуса в охранной зоне ЛЭП или магистрального газопровода делает невозможным получение разрешения на строительство.
- Занижение нагрузок на строительные конструкции. Игнорирование веса подвесного оборудования, трубопроводов, снеговых мешков на перепадах высот кровель приводит к деформациям и обрушениям.
- Отсутствие расчета путей эвакуации. Узкие коридоры или нехватка эвакуационных выходов не позволят сдать объект пожарной инспекции.
- Неправильный расчет санитарно-бытовых помещений. На стадии рабочей документации выясняется, что для штата в 200 рабочих запроектированы душевые, способные обслужить только 50 человек.
- Недооценка требований к водоочистке. Сброс загрязненных стоков без ЛОС грозит предприятию многомиллионными штрафами от Росприроднадзора и предписанием о приостановке деятельности.
- Отсутствие резервирования сетей. Отключение электричества на заводе непрерывного цикла на 2 часа может привести к застыванию сырья в трубах и потере оборудования на миллионы рублей из-за отсутствия резервного ДГУ.
Заключение
Качественное проектирование промышленного комплекса — это интеллектуальный марафон, требующий синергии технологов, архитекторов, конструкторов и инженеров-сетевиков. Попытка сэкономить время или бюджет на предпроектном этапе, изысканиях или концепции гарантированно конвертируется в многократно большие затраты при корректировке проекта или мучительных переделках на строительной площадке.
Ключ к успешному прохождению государственной экспертизы, получению разрешения на строительство и последующей безаварийной эксплуатации — это системный подход генерального проектировщика. В нашей практике мы придерживаемся железного правила: технология определяет архитектуру, архитектура формирует конструкции, а конструкции безупречно увязываются с инженерией в единой BIM-модели.
